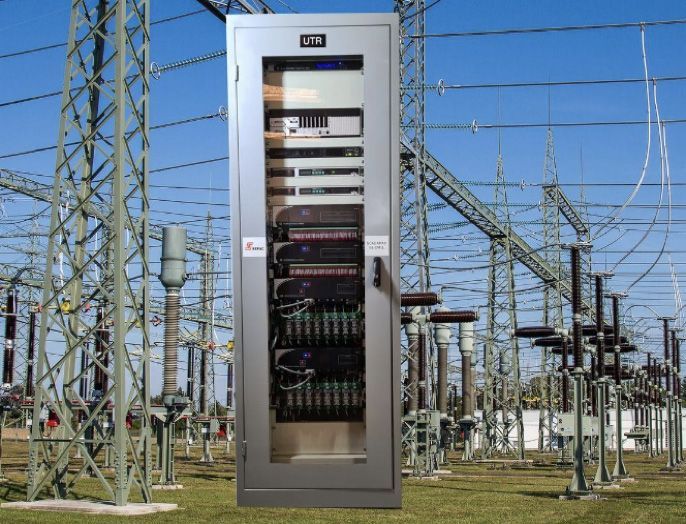

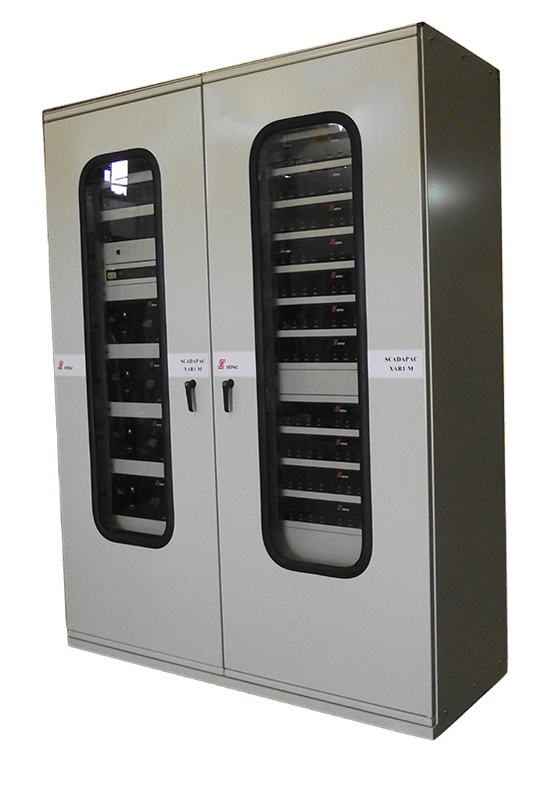

SEPAC Ingeniería fabrica Unidades Terminales Remotas (UTR’s) cumpliendo con estándares locales e internacionales, diseñadas para satisfacer las necesidades de empresas de servicios públicos de electricidad. Estas UTR’s ofrecen múltiples opciones de entradas y salidas (I/O’s).

Las UTR’s permiten enlaces con sistemas SCADA, actuando como sub-maestra local, y con Dispositivos Electrónicos Inteligentes (DEI’s) para protección, monitoreo y adquisición de datos. Además, soportan protocolos de comunicación con sistemas SCADA, DEI’s y UTR’s de otros fabricantes.

La configuración en tiempo real se realiza a través de:

Fibra óptica o UTP
LAN Ethernet (desde el cuarto de control de la subestación)
Puerto serie (localmente)
WAN (en forma remota)

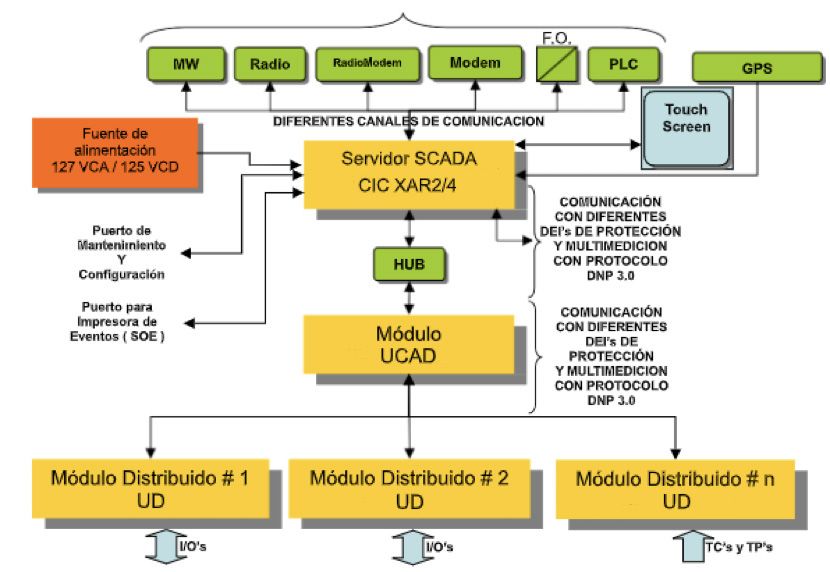

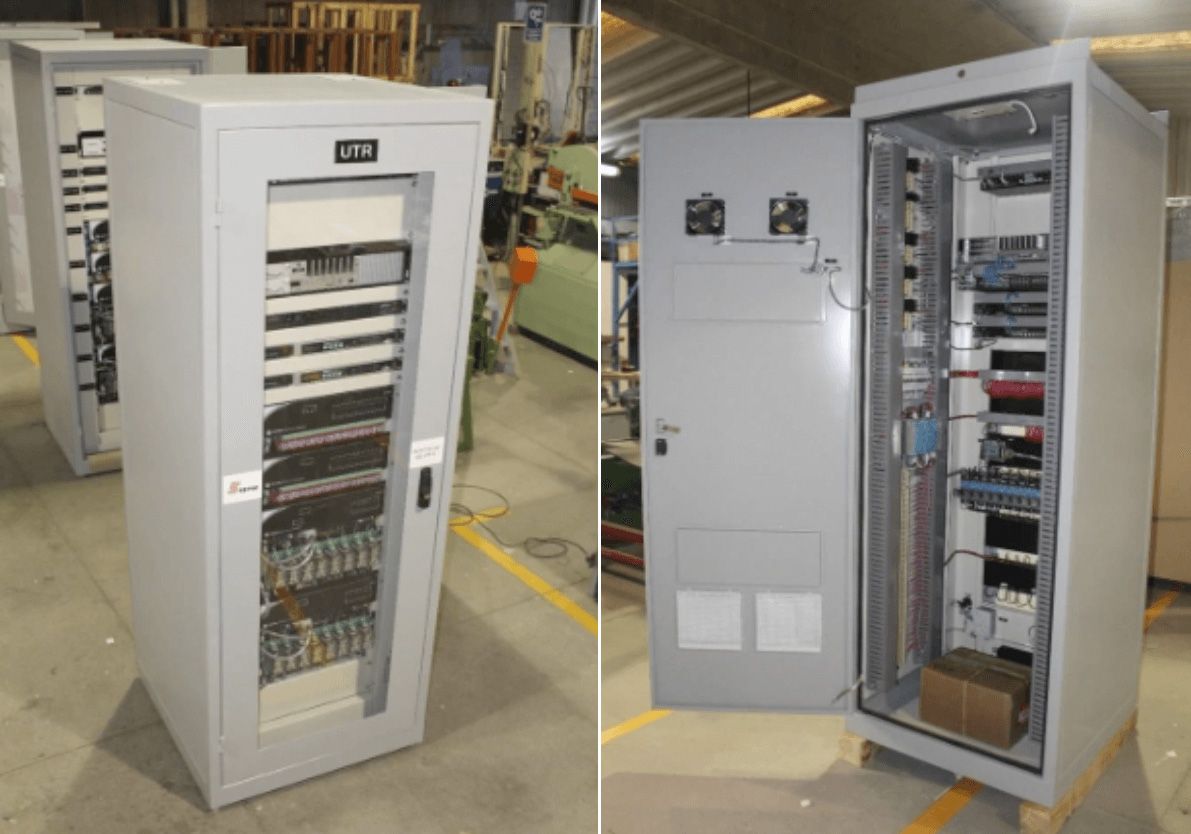

Las UTR’s cuentan con:

• Módulo Procesador Maestro
• Módulo de Comunicaciones
• Módulos de Control y Adquisición de Datos

El medio de comunicación entre el Servidor SCADA y los Módulos de Control y Adquisición de Datos puede ser sencillo o redundante, al igual que el Módulo Procesador Maestro, que también está disponible en ambas configuraciones.

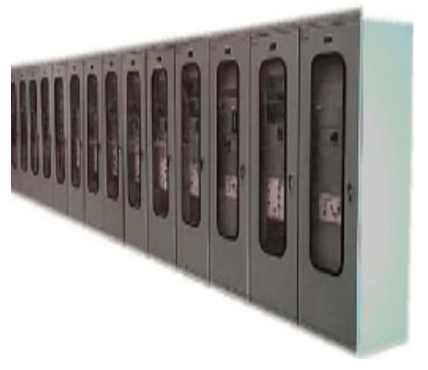

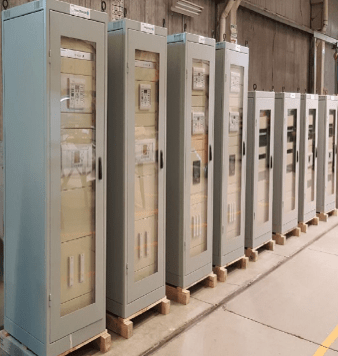

SEPAC Ingeniería ofrece soluciones avanzadas en la protección y control de sistemas eléctricos de potencia, cumpliendo con estándares locales e internacionales. Su línea de tableros de protección está diseñada para cubrir las necesidades de generación, transmisión y distribución, integrando funciones modernas de monitoreo y adquisición de datos. SEPAC fabrica tableros de protección bajo la línea PROTELPAC, dedicados a la protección de sistemas eléctricos en subestaciones y unidades generadoras. Estos tableros cumplen con normativas internacionales como IEC61850 y estándares nacionales como CFE V6700-62, garantizando un alto nivel de seguridad y rendimiento operativo. Los tableros PCYM integran dispositivos y relés de protección que cubren funciones clave, como:

• Impedancia del generador (21)
• Sobrevoltaje RMS trifásico (59)
• Sobrecorriente instantánea (50) y de tiempo inverso (51)
• Pérdida de sincronismo (78)
• Falla de interruptor (50BF)

Estos equipos están diseñados para la protección y control de sistemas eléctricos de potencia, ofreciendo una operación confiable y una reducción de costos a través de la implementación de tecnologías modernas.

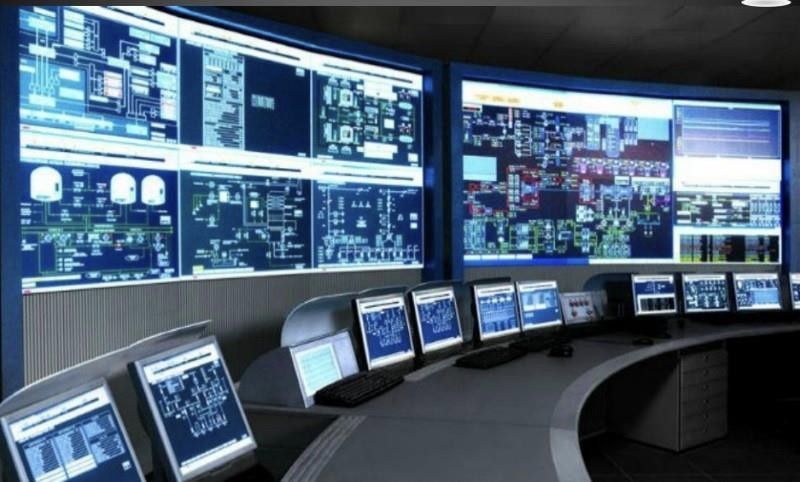

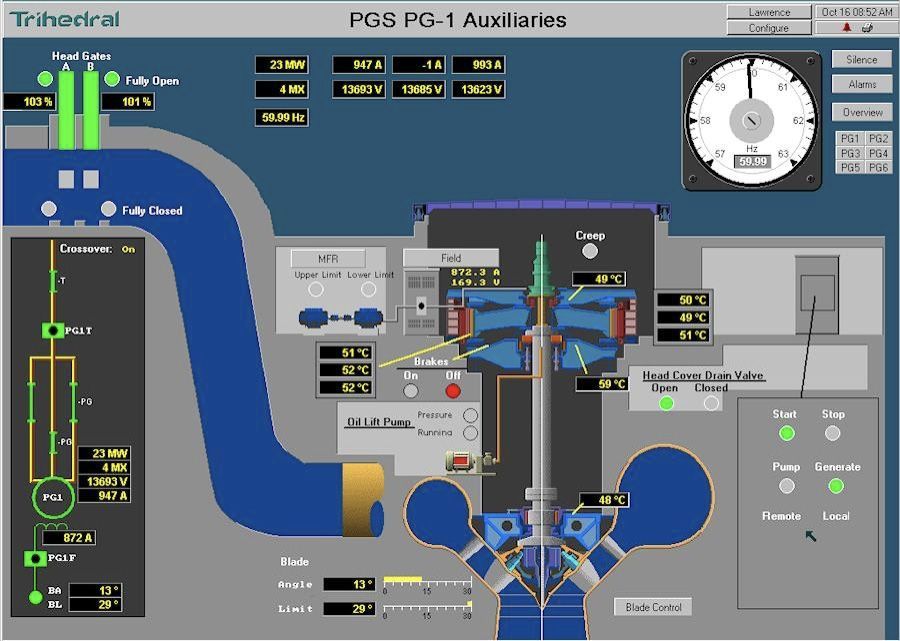

Visualización del Proceso

El sistema incluye una serie de pantallas en donde el operador puede de forma fácil y rápida supervisar el proceso y realizar maniobras.

Control Total sobre el Proceso

El total de las posibles acciones de control, así como sus respectivas señalizaciones, están a la disposición del operador.

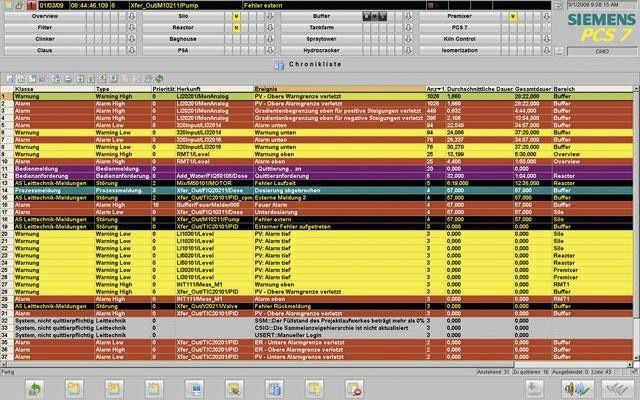

Manejo Inteligente de Alarmas

Permite la administración de la información de sucesos dentro de la planta a fin de facilitar el análisis de los eventos ocurridos dentro de la planta a los operadores o usuarios del sistema.

Registro Histórico

Proporciona una forma de registrar de forma histórica todos las variables que se obtienen del proceso mismo, al mismo tiempo que proporciona diferentes interfaces para la consulta de esta información.

Gestión del Mantenimiento

El sistema dispone de una serie de parámetros que pueden activarse y configurarse para establecer rango y criterios de varios tipos, dentro de los cuales, los componentes del proceso deben operar. Las salidas o violaciones de estos rangos o criterios son registradas y analizadas estadísticamente para advertir al operador de cualquier situación que comprometa al proceso.

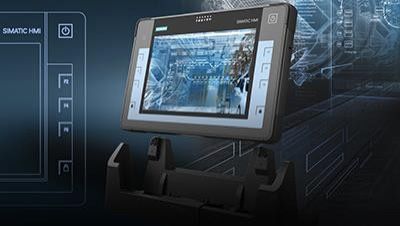

Supervisión y Diagnostico Móvil Intra-planta

Mediante el uso de Tabletas industriales y de puntos de conexión ubicados en la planta, personal de mantenimiento y operación pueden realizar pruebas, diagnósticos y análisis, justo al pie de los equipos y prescindir de personal adicional en diferentes puntos de la planta.

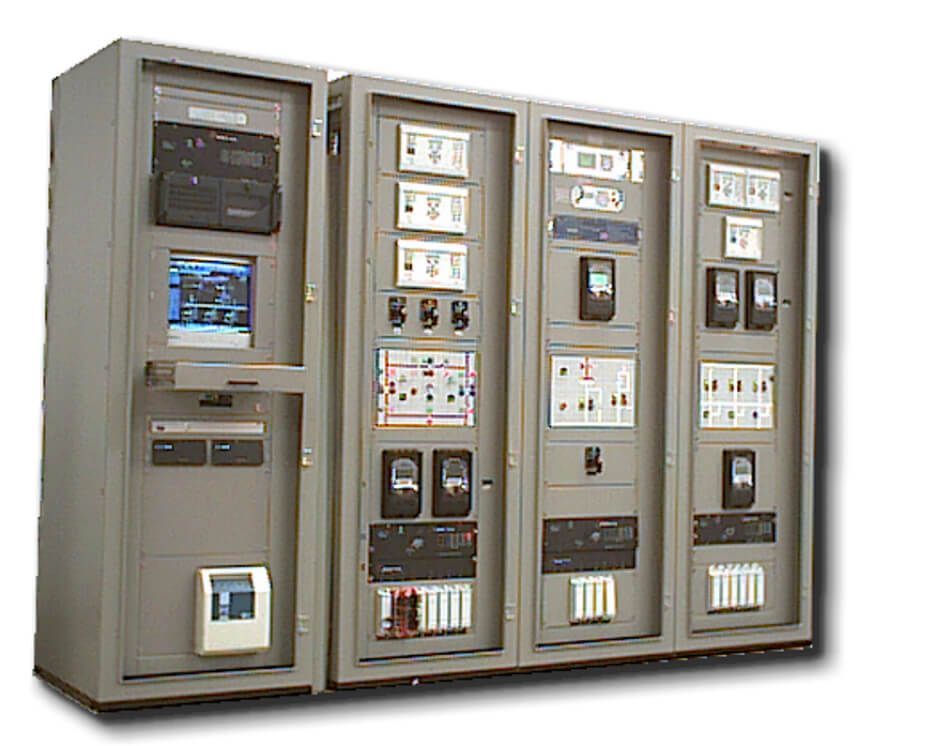

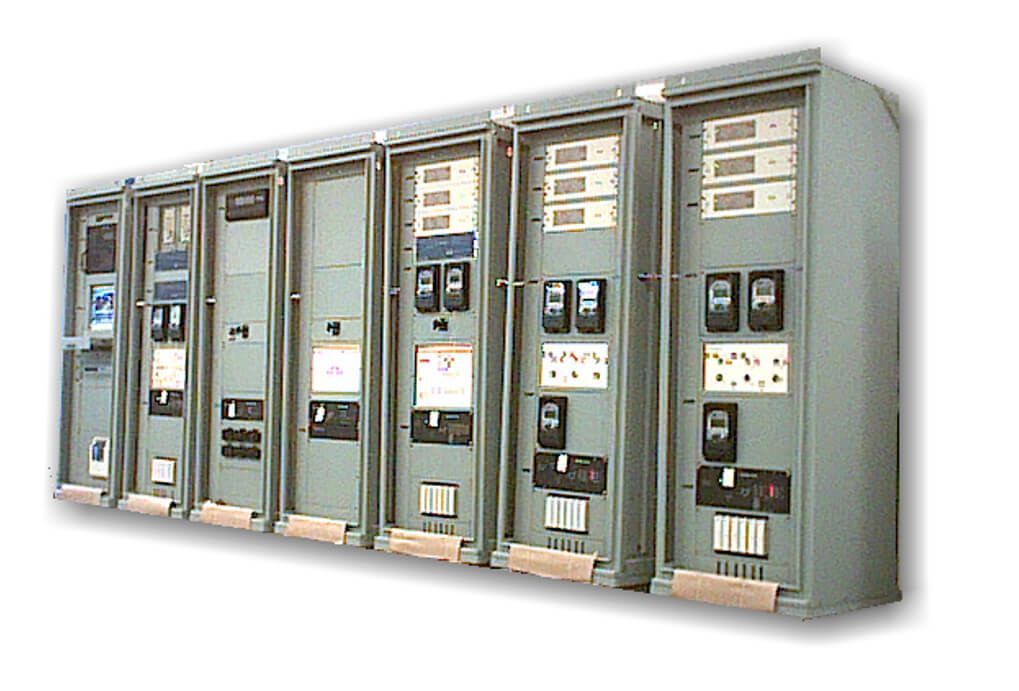

ADMINISTRACION , CONCENTRACION Y PROCESAMIENTO DE LA INFORMACIÓN PROVENIENTE DE LOS DEI’S DE SUBESTACIONES
ENVIO DE ESTA INFORMACION A LAS UNIDADES MAESTRAS, A LAS CONSOLAS REMOTAS DE INGENIERÍA Y A LA INTERFAZ HOMBRE-MÁQUINA LOCAL

Nuestros diseños no están limitados a una marca específica de DEI’s
Integramos en un mismo sistema las marcas que mejores ventajas representen para los usuarios
Tenemos la flexibilidad de manejo y traducción de protocolos para múltiples DEI’s
Tenemos la flexibilidad de manejo y traducción de protocolos para múltiples sistemas SCADA’s
Tenemos especialistas en todas las disciplinas: potencia, protecciones, comunicaciones e informática
Nuestra filosofía de diseño contempla una base de datos única a nivel local dentro de cada subestación
Tenemos soluciones en caso de concentración de datos en servidores regionales, con ó sin base de datos local
Tenemos diseños específicos para DEI’s de una alguna marca especifica : SCHEITZER, GE, ABB,…..
Estamos abiertos para efectuar el diseño del sistema para otras marcas.

Estamos continuamente investigando soluciones para subestaciones nuevas, existentes o ampliaciones de estas
Estamos continuamente desarrollando paquetes de software de aplicación adicionales a los ya conocidos

• Esquemas de control distibuido
• Esquemas de proteccion
• Funciones de automatismo
• Comunicacion a diferentes Centros de Control
• Comunicación WAN a Estaciones Ingeniería
• Comunicacion en esquema Maestro
• Esclavo a RTU’s en subestaciones o Postes.

CARACTERISTICAS DEL SISTEMA:

• Reducción de costos.
• Integración completa de los Dispositivos Electrónicos Inteligentes.
  Interfaz estandarizada y versátil.
• Configuración mínima y flexible, reducción de tiempos
• Ingeniería compacta con lógica programada.
• Sistema Sencillo y confiable
• Programas de gestión operativa y mantenimiento
• Análisis de Fallas para protecciones.
• Capacidad de crecimiento tecnológico.
• Facturación y mercado de energía

MEDICIONES

• Conexión a Mercado Energía
• Estaciones de Ingeniería
• Transferencia información
• Archivos históricos para planeamiento
• Tendencias
  Desbalances de carga
• Demandas
  Precision para Facturacion
• Registro historico de Transacciones
• Estadisticas

PROTECCIONES

• Programa para análisis de las fallas y configuración de relés de protecciones.
• Acceso desde Interfaz a relés con Software propietario.
• Análisis Fallas
• Análisis de gráfico de tendencias
• Oscilografías automáticas
• Manejo de Formato COMTRADE
• Registro de fallas

ARQUITECTURA

• Sistema de Control Distribuido
• Comunicacion Scada para cada DEI del Sistema
• Comunicacion “THRUE PORT” para cada DEI del sistema
• Servidor de comunicaciones con manejo de Multiples Protocolos de Comunicacion
• Conexion a Terminales de Ingenieria (WAN/INTERNET)

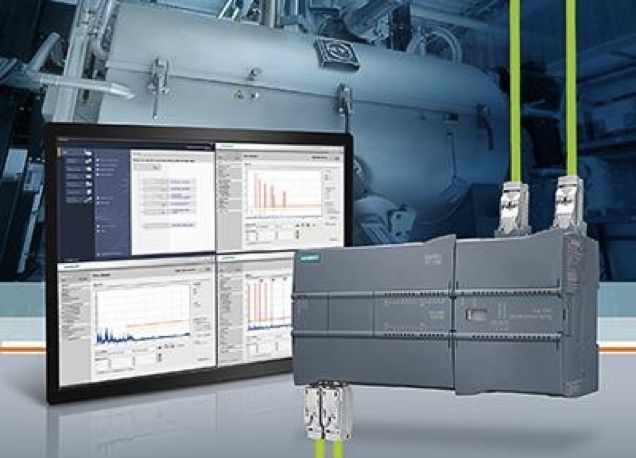

Tecnología SIMPAC G

• La plataforma SIMPAC G está compuesta por diferentes componentes de hardware y software que en conjunto constituyen la base para la implementación de las soluciones propuestas por SEPAC para el control óptimo y eficiente de una planta de generación

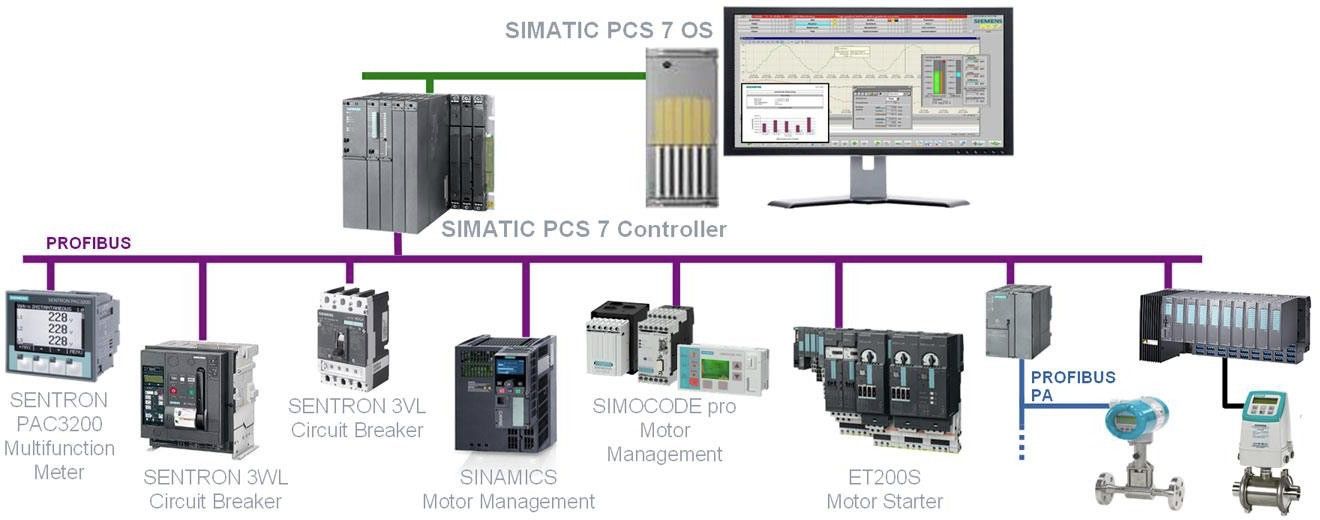

• La plataforma SIMPAC G está basada en SIMATIC y se compone de un Controlador para Automatización de Procesos Distribuido con suficiente poder para poder llevar a cabo las funciones de automatismo más demandantes de la industria en tiempo real.
• El Controlador se interconecta con una serie de módulos distribuidos especializados, los cuales realizan todas las funciones de adquisición de datos, así como las funciones de control dentro de la planta.
• El controlador y sus módulos distribuidos están interconectados entre sí, a través de una red industrial por fibra óptica de super alta velocidad, en configuración simple o redundante para máxima confiabilidad y disponibilidad, proporcionan al sistema de una concurrencia optima de información para satisfacer los requerimientos en el desempeño de todos y cada uno de los sub-procesos de la planta.
• Facilidad de Interconexión con cualquier DEI existente en la central para máximo aprovechamiento de los controles existentes.

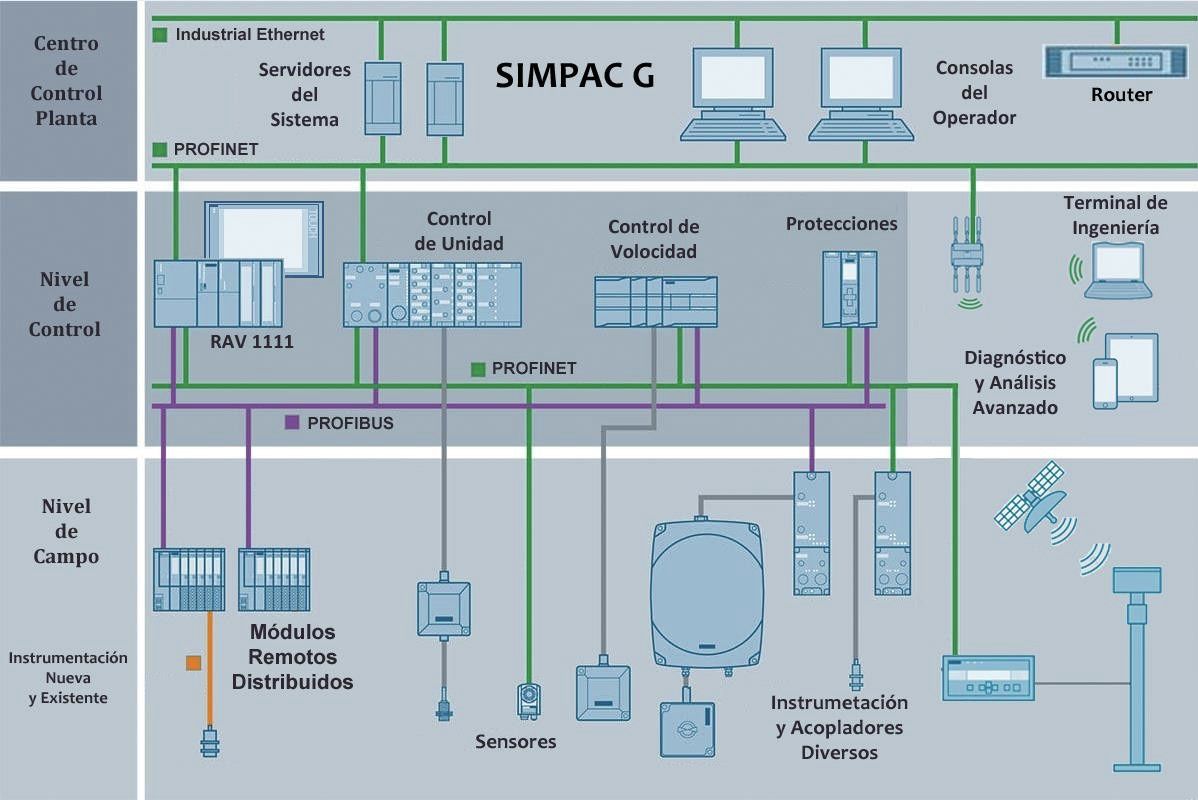

Red de Automatismo



Plataforma de Automatismo

Control Distribuido

El control distribuido permite la optimización de los recursos en la inversión de sistemas de automatización, la independencia en los subprocesos y la fácil integración, actualización y mantenimiento del sistema.

Conectividad con Dispositivos Electrónicos Inteligentes (IED)

Permite hacer uso de los equipos existentes en la planta y su máximo aprovechamiento.

Controles de Unidad

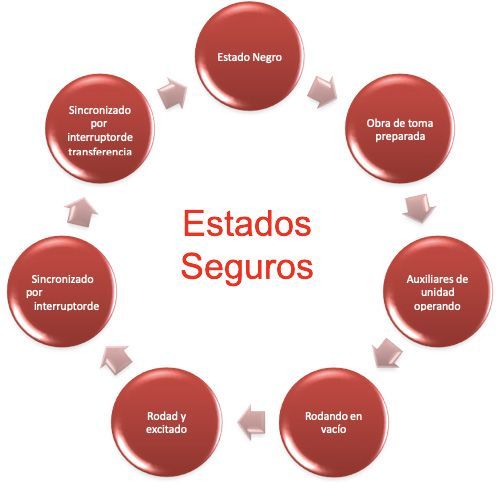

Seguridad Intrínseca

La plataforma SIMPAC G, proporciona una seguridad intrínseca toda vez que cuenta con mecanismos de auto-diagnóstico y secuencias de recuperación automáticas.
Cuando una falla llega a presentarse, la secuencia ubica el estado seguro anterior más
próximo y ejecuta los pasos necesario para regresar.
